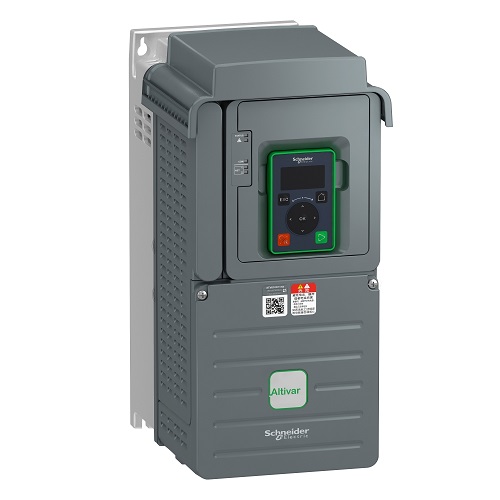

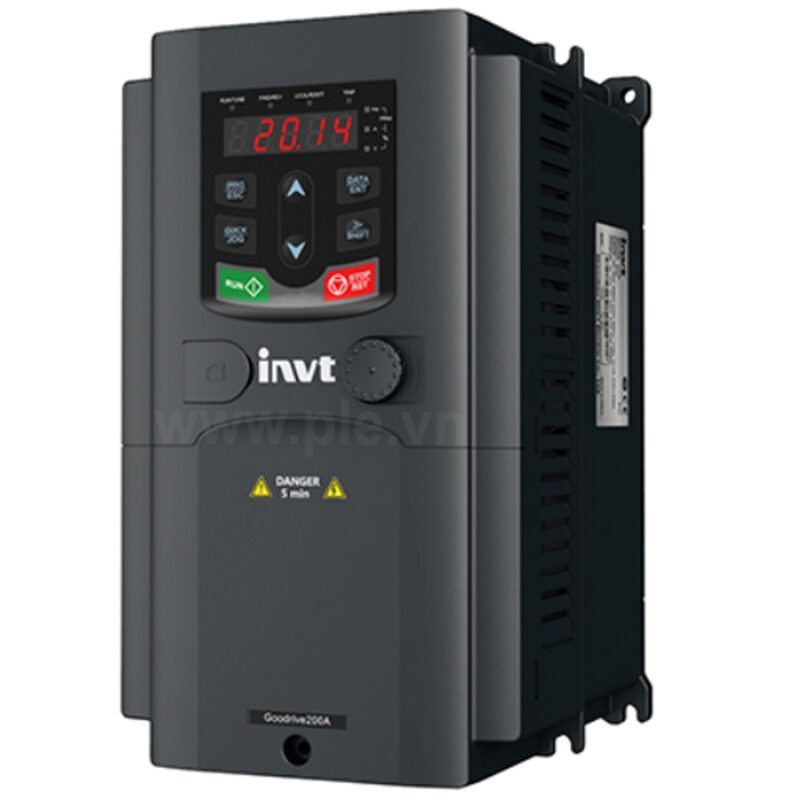

1. Khái niệm biến tần
Biến tần (Inverter) là thiết bị điện tử công suất dùng để biến đổi dòng điện xoay chiều (AC) có tần số cố định của lưới điện (thường là 50Hz hoặc 60Hz) thành dòng điện xoay chiều với tần số và điện áp thay đổi. Nhờ đó, biến tần cho phép điều khiển tốc độ quay của động cơ điện một cách linh hoạt và tiết kiệm năng lượng.

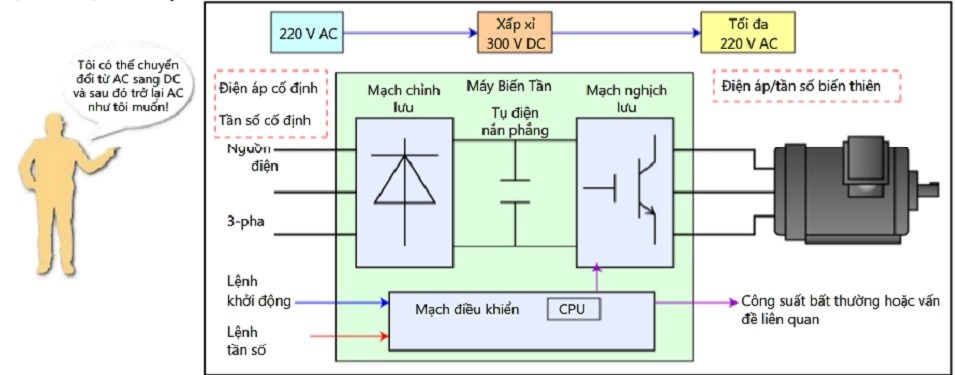

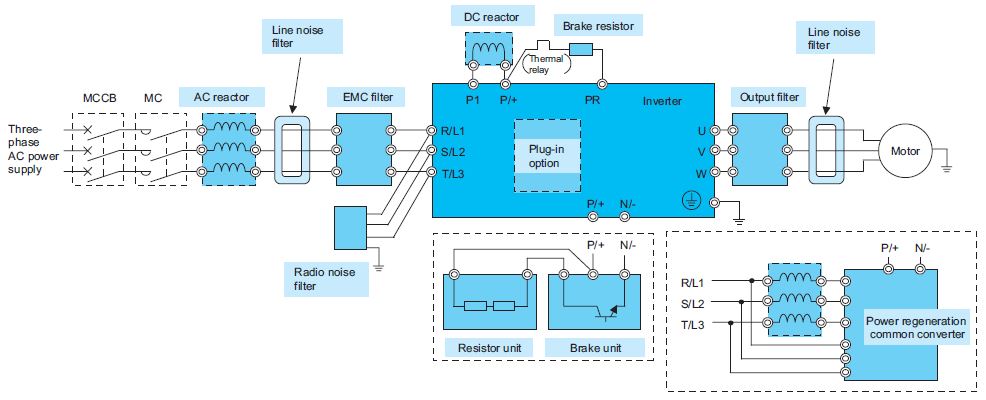

2. Cấu tạo của biến tần
Một biến tần hiện đại thường gồm các khối chức năng chính:
a. Bộ chỉnh lưu (Rectifier)
- Chuyển đổi điện xoay chiều AC đầu vào → điện một chiều DC.
- Thường sử dụng cầu diode hoặc IGBT/thyristor.
- Có thêm mạch lọc (tụ điện, cuộn cảm) để làm phẳng dòng DC.
b. Mạch lọc DC (DC Link / DC Bus)
- Bao gồm tụ điện lớn và cuộn cảm.
- Nhiệm vụ: ổn định điện áp DC, giảm nhiễu, đảm bảo nguồn cung cấp sạch cho khâu nghịch lưu.
c. Bộ nghịch lưu (Inverter)
- Chuyển đổi DC → AC với điện áp và tần số thay đổi.
- Sử dụng các IGBT (Insulated Gate Bipolar Transistor) hoặc MOSFET công suất để đóng/ngắt nhanh, tạo dạng sóng xoay chiều giả lập.
- Điều chế bằng phương pháp PWM (Pulse Width Modulation – Điều chế độ rộng xung) để tạo ra dạng sóng AC gần giống sin.
d. Mạch điều khiển (Control Circuit)
- Là “bộ não” của biến tần.
- Bao gồm vi xử lý, DSP hoặc vi điều khiển.
- Nhiệm vụ:
- Xử lý tín hiệu vào (cảm biến dòng, điện áp, tốc độ).
- Phát xung điều khiển IGBT.
- Thực hiện thuật toán điều khiển (V/f, vector, DTC…).
- Giao tiếp với người dùng (bàn phím, màn hình, truyền thông Modbus/Profibus…).
e. Mạch bảo vệ (Protection Circuit)
- Bảo vệ biến tần và động cơ khỏi các sự cố: quá áp, thấp áp, quá dòng, quá nhiệt, chạm đất, ngắn mạch…
3. Nguyên lý hoạt động của biến tần
Nguyên lý hoạt động cơ bản diễn ra qua 3 giai đoạn:
Bước 1: Chỉnh lưu (AC → DC)
- Điện lưới 1 pha (220V AC) hoặc 3 pha (380V AC) đi vào biến tần.
- Bộ chỉnh lưu biến đổi thành điện áp DC.
- Ví dụ: 3 pha 380V AC sau khi chỉnh lưu sẽ thành khoảng 540V DC.
Bước 2: Ổn định và lọc (DC Bus)
- Dòng DC được nạp vào tụ điện lớn để san phẳng điện áp, giảm nhiễu xung.
- Kết quả: tạo ra nguồn DC ổn định, chuẩn bị cho khâu nghịch lưu.
Bước 3: Nghịch lưu (DC → AC biến đổi)
- Bộ nghịch lưu dùng IGBT đóng/cắt nhanh theo thuật toán PWM.
- Điện áp DC được “chặt xung” và ghép lại thành sóng xoay chiều gần hình sin.
- Người dùng cài đặt tần số mong muốn (ví dụ: 10Hz → 60Hz).
- Tần số đầu ra càng cao → động cơ quay càng nhanh.
- Ngoài ra, điện áp đầu ra cũng được điều chỉnh tỷ lệ với tần số để đảm bảo mô-men của động cơ.
4. Phương pháp điều khiển biến tần
- Điều khiển V/f (Volts per Hertz): Giữ tỉ lệ U/f không đổi để ổn định mô-men, thích hợp cho bơm, quạt.
- Điều khiển vector (Vector Control): Dùng thuật toán tách thành phần từ thông và mô-men, giúp điều khiển chính xác tốc độ, mô-men.
- DTC (Direct Torque Control): Điều khiển trực tiếp mô-men và từ thông, phản ứng nhanh, dùng trong ứng dụng yêu cầu cao.
5. Ứng dụng của biến tần
- Điều khiển động cơ bơm, quạt: Tiết kiệm điện (giảm đến 30 – 40%).
- Băng tải, thang máy, cần cẩu: Điều khiển tốc độ mượt mà, tránh sốc cơ khí.
- Máy nén khí: Duy trì áp suất ổn định, giảm hao phí năng lượng.
- Ngành dệt, giấy, nhựa, thép: Điều khiển chính xác tốc độ, mô-men cho máy móc công nghiệp.
6. Ưu điểm nổi bật
- Tiết kiệm năng lượng.
- Điều khiển tốc độ động cơ linh hoạt.
- Bảo vệ động cơ và kéo dài tuổi thọ.
- Giảm dòng khởi động (so với khởi động trực tiếp).
- Tăng hiệu suất sản xuất, giảm chi phí bảo trì.
👉 Như vậy, biến tần là thiết bị điện tử công suất hiện đại, có cấu tạo gồm chỉnh lưu – DC Bus – nghịch lưu – điều khiển, hoạt động theo nguyên lý biến đổi AC → DC → AC với tần số và điện áp mong muốn, giúp điều khiển động cơ hiệu quả và tiết kiệm điện.
